W produkcji lotniczej standardowym wymaganiem jest tolerancja ± 0,005 mm (0,0002 cala) lub wyższa. Osiągnięcie tej precyzji zależy od zaawansowanego sprzętu 5-osiowego, precyzyjnego oprzyrządowania, zoptymalizowanych strategii CAM i rygorystycznej kontroli jakości. W tym artykule wyjaśniono praktyczne podejścia, przedstawiono przypadek ze świata rzeczywistego i przedstawiono zwięzłą strategię rozwiązania pośredniego dla części lotniczych.
1. Dlaczego tolerancja ±0,005 mm ma znaczenie
Komponenty lotnicze są bardzo wrażliwe na bezpieczeństwo, zmęczenie i montaż:
Części krytyczne-lotu: Platformy łopatek, powierzchnie współpracujące z zaworami.
Cienkie-konstrukcje ścienne: Grubość poniżej 1 mm, podatna na odkształcenia termiczne.
Komponenty-z wieloma funkcjami: Obudowy lub wsporniki z dziesiątkami funkcji wymagają spójnych odniesień do punktów odniesienia.
Producenci OEM w Europie i USA często określają tolerancję ± 0,005 mm dla wymiarów, cech geometrycznych i dokładności pozycjonowania.
2. Osiągnięcie ± 0,005 mm w produkcji
2.1 5-Możliwości osi CNC
Wysoce-precyzyjna obróbka lotnicza opiera się na:
Powtarzalność osi liniowej Mniejsza lub równa ±0,001 mm
Dokładność osi obrotowej Mniejsza lub równa 3-sek. łuku
Kompensacja termiczna i sztywna konstrukcja
W-metrologii maszyn (sondy Renishaw, pomiary narzędziami laserowymi)
Długoterminowa-powtarzalność jest ważniejsza niż okazjonalna precyzja próbki.
2.2 Zarządzanie narzędziami
Kontrola trwałości narzędzia dla każdej części
Bicie wrzeciona Mniejsze lub równe 2 µm
Oprawki narzędziowe rozszerzające się pod wpływem ciepła i interfejs HSK
2.3 Strategia CAM
Obróbka 5-osiowa z jednym-zaciskiem zmniejsza błędy punktu odniesienia
Półwykończenie-zapewnia równomierny naddatek magazynowy
Cienkie-części ścienne wykorzystują obróbkę segmentową i stałe ścieżki cięcia
3. Kontrola jakości pod kątem spójności
3.1 Kontrola precyzyjna
CMM-klasy lotniczej (MPE mniejsze lub równe 1.7 + L/350 µm)
Dokumentacja FAI/AS9102/PPAP
Pełna identyfikowalność materiałów, narzędzi i procesów
3.2 Kontrola środowiska
Temperatura-w pomieszczeniu z kontrolowaną temperaturą 20 ± 0,5 stopnia
Obróbka i kontrola w tej samej strefie termicznej
4. Zalety obróbki 5-osiowej części lotniczych
Zmniejsza zależność osprzętu i dryft układu odniesienia
Poprawia dokładność pozycjonowania i geometryczną
Obsługuje złożone komponenty: łopatki, obudowy, wnęki, bloki zaworów
Wyższa wydajność przy stałej produkcji seryjnej

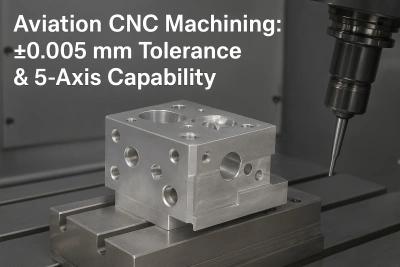

5. Studium przypadku: Blok zaworów lotniczych osiągający ±0,005 mm
Wymagania:
Materiał: stal nierdzewna 17-4PH
Cechy: Otwory poprzeczne, wnęki wewnętrzne, powierzchnie współpracujące
Tolerancje: ±0,005 mm dla pozycji otworów
Strategia:
Obróbka 5-osiowa z jednym-zaciskiem dla wszystkich krytycznych funkcji
Bicie narzędzia Mniejsze lub równe 2 µm dla precyzyjnej obróbki wykańczającej
Segmentowa półwykańczająca-ze stałymi ścieżkami skrawania
O-sondowaniu maszynowym i kompensacji termicznej
Wynik:
Dokładność położenia otworu ±0,003–0,004 mm
Partia 100 sztuk bez poprawek
Dostawca zatwierdzony do-długoterminowej produkcji lotniczej
Pokazuje to, jak systematyczne planowanie i możliwości obróbki 5-osiowej zmieniają tolerancję ±0,005 mm w wiarygodne wyniki partii.
6. Rozwiązanie średnie: praktyczna strategia kosmiczna
Mid Solution zapewnia zwięzłe, praktyczne kroki umożliwiające osiągnięcie precyzji lotniczej:
Jeden-przepływ danych w 5 osiach– Konsoliduje krytyczne funkcje w jeden układ współrzędnych, minimalizując dryft pozycyjny.
Jednolite półprodukty-– Utrzymuje stały naddatek w przypadku części o cienkich-ścianach i częściach z głębokimi wgłębieniami, aby ograniczyć deformacje.
Szablony narzędzi i detali– Wstępnie zdefiniowane szablony trwałości narzędzia, materiału i strategii cech zapewniają spójne wyniki.
W-pętli metrologii maszynowej– Sondowanie w czasie rzeczywistym-z kompensacją termiczną zmniejsza zmienność partii, szczególnie w przypadku części tytanowych lub Inconel.
Dzięki tym strategiom precyzja CNC w branży lotniczej nie opiera się-na doświadczeniusystematyczne i powtarzalne.
7. Wniosek
Osiągnięcie tolerancji ±0,005 mm w obróbce CNC w przemyśle lotniczym wymaga kompletnego systemu:
Wysokiej klasy-sprzęt 5-osiowy
Ścisłe zarządzanie narzędziami
Zoptymalizowana strategia CAM
Kompleksowa kontrola jakości i inspekcja
Stabilna kontrola termiczna
Łącznie te praktyki zapewniają powtarzalne,-precyzyjne komponenty lotnicze i kosmiczne, spełniające europejskie i amerykańskie wymagania OEM.
