W miarę szybkiego postępu technologii medycznej producenci OEM w USA i Europie wymagają mniejszych, lżejszych i bardziej niezawodnych wyrobów medycznych. Miniaturyzacja, precyzja i integracja funkcjonalna to obecnie standardowe wymagania w zastosowaniach takich jak wszczepialne pompy, ręczne narzędzia diagnostyczne, robotyka chirurgiczna i systemy dentystyczne.
Jednak opracowywanie tych kompaktowych, a jednocześnie{0}}urządzeń o wysokiej wydajności wiąże się ze znacznymi wyzwaniami produkcyjnymi,-zwłaszcza gdy komponenty muszą spełniać tolerancje na poziomie mikronów,-standardy biokompatybilności i rygorystyczne wymagania prawne, takie jakISO13485.
W tym miejscu-precyzyjna obróbka CNC w małych-partiach CNC staje się krytyczna. Umożliwia producentom wyrobów medycznych szybkie wykonywanie iteracji, tworzenie złożonych, niestandardowych geometrii i osiąganie powtarzalnej dokładności bez konieczności ponoszenia kosztów oprzyrządowania do produkcji masowej.
Trendy w urządzeniach medycznych: mniejsze, mądrzejsze i bardziej precyzyjne
1. Miniaturyzacja dla poprawy komfortu pacjenta
Wyroby medyczne-do noszenia, przenośne czy wszczepialne-przechodzą w stronę komponentów w skali mikro-, aby zmniejszyć dyskomfort pacjenta i zwiększyć mobilność. Wymaga to procesów produkcyjnych umożliwiających:
Cechy cięcia poniżej 0,5 mm
Zachowując tolerancję ±2–5 µm
Obróbka materiałów takich jak tytan, PEEK, kobalt-chrom i stal nierdzewna
Tradycyjne metody nie są wystarczające na taką skalę, podczas gdy mikro-obróbka CNC zapewnia stabilną precyzję i wykończenie powierzchni odpowiednie-do długotrwałych zastosowań medycznych.
2. Inteligentniejsze urządzenia z bardziej zintegrowanymi funkcjami
W miarę jak urządzenia zyskują zaawansowane wykrywanie, uruchamianie silnikowe i komunikację bezprzewodową, elementy wewnętrzne stają się coraz bardziej złożone. Obróbka CNC umożliwia wykonywanie precyzyjnych wnęk,-struktur o cienkich ściankach i wieloosiowych-geometrii w celu integracji tych funkcji.
3. Precyzja i powtarzalność dla bezpieczeństwa
Nawet niewielkie odchylenie wymiarowe może mieć wpływ na kontrolę przepływu płynu w cewniku, wydajność pompy lub dopasowanie implantu. Obróbka CNC zapewnia:
Stała powtarzalność dla krytycznych wymiarów
Gładkość powierzchni minimalizująca tarcie i przyleganie bakterii
Ścisła kontrola nad promieniami przejściowymi, szerokością szczelin i powierzchniami uszczelniającymi
Obróbka CNC mikroelementów medycznych
1. Typowe komponenty odpowiednie do mikro-obróbki CNC
• Elementy wszczepialnej pompy serca
Wirniki
Obudowy pomp
Mikro wały
Części sprzęgła magnetycznego
Części te często wymagająobróbka zerowa-defektów, krawędzie-bez zadziorów i wyważona geometria.
• Elementy sprzętu dentystycznego
Obudowy rękojeści
Części mikroturbin
Złącza narzędzi chirurgicznych
Precyzyjne przekładnie
Obróbka CNC zapewnia stabilność materiałów i powtarzalne tolerancje nawet przy wysokich-prędkościach obrotowych.
• Komponenty robotyki chirurgicznej
Miniaturowe elementy transmisyjne
Precyzyjne przeguby ramion
Mocowania czujników
Komponenty te wymagają doskonałego dopasowania i niezawodności konstrukcyjnej.
2. Dlaczego CNC jest idealne do tych mikroczęści
| Wymagania produkcyjne | Zaleta CNC |
|---|---|
| Wąskie tolerancje | Osiągalne do ±2 µm |
| Złożone geometrie 3D | Obróbka symultaniczna w 5 osiach |
| Materiały-klasy medycznej | Doskonały do tytanu, PEEK, CoCr |
| Niski-zapotrzebowanie | Brak kosztów formy, szybki czas realizacji |
| Zmiany projektowe | Szybkie przeprogramowanie, szybkie iteracje |
Dlaczego obróbka CNC w małych-partiach przynosi korzyści producentom OEM w branży medycznej
1. Mniejsze koszty rozwoju i szybsze iteracje
Cykle rozwoju produktu są krótsze niż kiedykolwiek. Obróbka CNC umożliwia Twojemu zespołowi inżynieryjnemu:
Szybko weryfikuj koncepcje projektowe
Testuj wiele wersji w krótkich cyklach
Unikaj wysokich początkowych wydatków na formy lub narzędzia
Wprowadzaj zmiany w projekcie w ciągu kilku godzin, a nie tygodni
Wspiera to bezpośrednio-wczesne etapy prac badawczo-rozwojowych oraz produkcję pilotażową.
2. Niższe ryzyko związane z zapasami
Urządzenia medyczne często wymagają ścisłej kontroli wersji i częstych aktualizacji. Obróbka CNC w małych-partiach umożliwia producentom OEM:
Produkuj tylko to, co jest potrzebne
Ogranicz starzenie się zapasów
Unikaj nadprodukcji i presji magazynowania
Jest to szczególnie cenne w przypadku niestandardowych implantów i specjalistycznych narzędzi chirurgicznych.
3. Stała jakość zapewniająca zgodność z przepisami
Stabilne procesy obróbki CNC pozwalają zachować zgodność z:
ISO13485
FDA 21 CFR Część 820
Wymagania UE MDR
Identyfikowalne dane procesowe, SPC (statystyczna kontrola procesu) i powtarzalna precyzja wspierają standardy walidacji i dokumentacji.
Jak wysoka-precyzyjność CNC zwiększa niezawodność i żywotność urządzeń
1. Wykończenie powierzchni zmniejsza zużycie i przyczepność bakterii
Komponenty medyczne często wymagają:
Ra Mniejsza lub równa 0,4 μm dla powierzchni implantów
Gładkie wewnętrzne wnęki na pompy
Polerowane interfejsy uszczelniające do kontroli cieczy
Obróbka CNC w połączeniu z polerowaniem-po procesie zapewnia spójne rezultaty powierzchni.
2. Węższe dopasowanie poprawia wydajność urządzenia
Na przykład:
Odchylenie ±3 μm na wale wirnika wpływa na wydajność pompy
Chropowata powierzchnia wewnątrz kanału mikroprzepływowego wpływa na ciśnienie płynu
Część turbiny umieszczona-pośrodku skraca żywotność końcówki stomatologicznej
Precyzyjna obróbka bezpośrednio poprawia wydajność urządzenia, redukcję hałasu i-długoterminową niezawodność.
3. Integralność materiału i biokompatybilność
Obróbka CNC pozwala zachować strukturę materiału w porównaniu z procesami wymagającymi nadmiernych naprężeń termicznych. Zapewnia to:
Wytrzymałość konstrukcyjna
Odporność na korozję
Długoterminowa-stabilność implantów i wyrobów chirurgicznych
Praktyczne strategie obróbki CNC (rozwiązanie Bishen)
Poniżej znajdują się praktyczne,-rzeczywiste strategie obróbki, które możesz zastosować natychmiast podczas współpracy z dostawcą CNC-w oparciu o zintegrowane możliwości firmy Bishen w zakresie obróbki medycznej w małych-partiach.

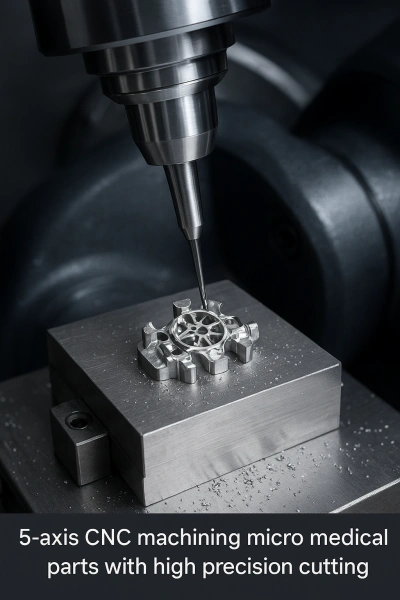

1. Użyj 5-osiowej obróbki symultanicznej dla mikroelementów
Eliminuje wiele konfiguracji
Zwiększa precyzję i dokładność pozycjonowania
Zapewnia lepszą ciągłość na zakrzywionych powierzchniach elementów pompy
2. Strategia narzędziowa dla mikroczęści
Używaj mikrofrezów walcowo-czołowych φ0,1–1 mm
Zastosuj narzędzia-z powłoką diamentową do tytanu lub PEEK
Używaj wrzecion-wysokoobrotowych (30 000–60 000 obr./min)
Ścisła kontrola zużycia narzędzia w zakresie tolerancji ±2–5 μm
3. Kontrola procesu pod kątem spójności
100% kontrola CMM pod kątem krytycznych wymiarów
Monitorowanie SPC wałów, rowków i otworów
Automatyczne gratowanie krawędzi-bez zadziorów
4. Gospodarka materiałowa
Pełna identyfikowalność partii tytanu i PEEK
Dołączony certyfikat zgodności (COC) i dokumenty dotyczące biokompatybilności
Wniosek
Małe-obróbka CNC w małych partiach to nie tylko metoda produkcji-to podstawa innowacji w nowoczesnych urządzeniach medycznych. Producentom OEM poszukującym zminiaturyzowanych,-wydajnych i w pełni zintegrowanych rozwiązań medycznych mikroobróbka-CNC oferuje niezrównaną elastyczność, precyzję i niezawodność.
Dzięki odpowiedniemu dostawcy i właściwej strategii obróbki możesz przyspieszyć rozwój, poprawić wydajność urządzenia i mieć pewność spełnienia światowych standardów regulacyjnych.
