W ostatnich latach pięcioosiowe centra obróbcze CNC błyszczą-, szczególnie w obróbce-o specjalnych i skomplikowanych częściach, a ich wysoka wydajność i wysoka jakość zyskały szerokie uznanie. Wielu producentów wybrało sprzęt pięcioosiowy-w celu poprawy wydajności i jakości przetwarzania. Jak głębokie jest Twoje zrozumienie technologii obróbki pięcioosiowej-?
Struktura mechaniczna obrabiarek pięcioosiowych-
Obrabiarki pięcioosiowe, czyli obróbka 5-osiowa, opierają się na tradycyjnych trzech liniowych osiach ruchomych X, Y i Z oraz dodają dwie osie obrotowe. Te dwie osie obrotowe są zwykle wybierane spośród trzech osi A, B i C, każda z unikalnym trybem ruchu, zaprojektowanym w celu dostosowania i spełnienia potrzeb w zakresie precyzyjnej obróbki różnorodnych produktów.
W dziedzinie projektowania mechanicznego 5-osiowych centrów obróbczych producenci obrabiarek kontynuują badania i wprowadzają innowacje, starając się opracować różnorodne tryby ruchu, aby sprostać różnym potrzebom przetwarzania. Chociaż na rynku dostępnych jest wiele typów obrabiarek pięcioosiowych, a formy konstrukcji mechanicznych są różne,
Ale są głównie następujące formy:
Dwie współrzędne obrotowe bezpośrednio kontrolują kierunek osi narzędzia (forma podwójnej głowicy wahliwej).
Na górze narzędzia znajdują się dwie osie współrzędnych, ale oś obrotu nie jest prostopadła do osi liniowej (typ głowicy obrotowej typu „skok-”).
Dwie obrotowe współrzędne bezpośrednio kontrolują obrót przestrzeni (forma podwójnego gramofonu).
Na stole warsztatowym znajdują się dwie osie współrzędnych, ale oś obrotu nie jest prostopadła do osi liniowej (typ stołu warsztatowego typu pitch-).
Jedna z dwóch współrzędnych obrotowych oddziałuje na narzędzie, a druga na obrabiany przedmiot (jedna forma wahadłowa i jedna obrotowa).
Terminologia: jeśli oś obrotu nie jest prostopadła do osi liniowej, uważa się ją za oś „typu nachylenia”.
Jaką wyjątkową wydajność mogą zapewnić w procesie przetwarzania pięcioosiowe-obrabiarki o różnych konstrukcjach? Jakie istotne zalety mają one w porównaniu z konwencjonalnymi-obrabiarkami trójosiowymi?
Wiele zalet obróbki pięcioosiowej-
Aby poznać charakterystykę obrabiarek pięcioosiowych-nieuniknione jest porównanie ich z tradycyjnym sprzętem-trzyosiowym. W praktyce produkcyjnej bardziej popularne są-3-osiowe urządzenia do obróbki, zazwyczaj pionowe, poziome i bramowe.
Typowe metody obróbki obejmują wykorzystanie końcowych i bocznych krawędzi frezów walcowo-czołowych do obróbki oraz użycie frezów-kulistych do profilowania. Jednakże te metody i formy mają wspólną cechę: podczas procesu przetwarzania kierunek osiowy narzędzia pozostaje stały, a obrabiarka opiera się na skoordynowanym ruchu trzech osi liniowych X, Y i Z, aby osiągnąć przemieszczenie narzędzia w trójwymiarowym-prostokątnym układzie współrzędnych.
W porównaniu z trójosiowym-sprzętem do obróbki CNC, pięcioosiowe-obrabiarki CNC mają następujące zalety:
1. Utrzymuj optymalny stan skrawania narzędzia i poprawiaj warunki skrawania

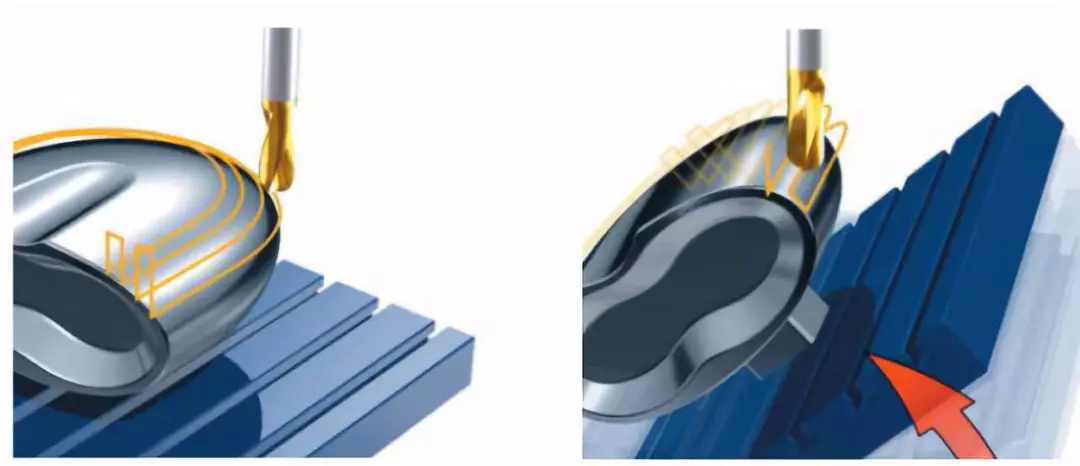

W trójosiowym trybie cięcia- pokazanym po lewej stronie, gdy narzędzie zbliża się do góry lub krawędzi przedmiotu obrabianego, efekt cięcia stopniowo słabnie. Aby zachować idealny stan skrawania w tych pozycjach, należy obrócić stół roboczy. Aby jednak w pełni obrobić nieregularną powierzchnię, konieczne jest częste obracanie stołu roboczego pod różnymi kątami. Warto zauważyć, że pięcioosiowa obrabiarka-może skutecznie uniknąć sytuacji, w której prędkość liniowa punktu środkowego frezu-kulistego spada do 0, zapewniając w ten sposób lepszą jakość obróbki powierzchni.
2. Skutecznie unikaj zakłóceń narzędzia

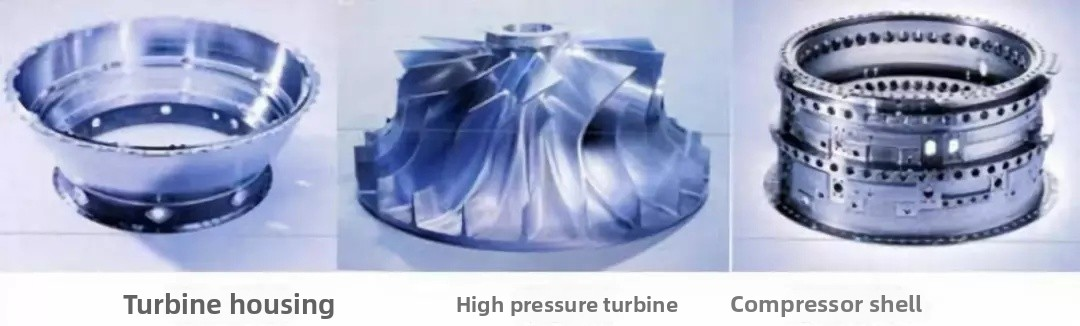

W przypadku skomplikowanych części, takich jak wirniki, łopatki i łopatki integralne w lotnictwie,-sprzęt trzyosiowy nie może spełnić standardów procesowych ze względu na problemy z zakłóceniami, ale obrabiarki pięcioosiowe mogą wykonać to zadanie. Ponadto w obrabiarkach pięcioosiowych-można również używać krótszych narzędzi do obróbki, zwiększać sztywność systemu, ograniczać typy i liczbę narzędzi oraz unikać stosowania narzędzi specjalnych. Dla właścicieli firm oznacza to, że pięcioosiowe obrabiarki-mogą zaoszczędzić znaczne wydatki na narzędzia!

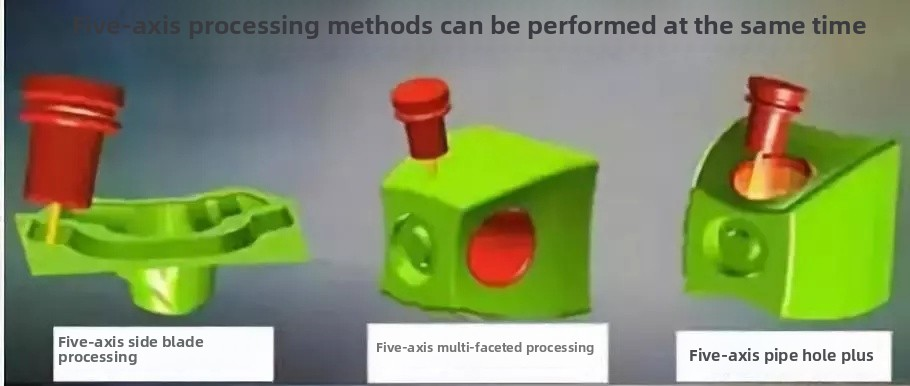

3. Skróć czas mocowania i zakończ-obróbkę pięciostronną w jednym mocowaniu
Pięcioosiowe centrum obróbcze-znacznie poprawia dokładność przetwarzania, redukując liczbę etapów konwersji wzorców. W rzeczywistych operacjach łatwiej jest zapewnić dokładność obróbki za pomocą tylko jednego mocowania. Co więcej, ponieważ pięcioosiowe-centrum obróbcze upraszcza proces przetwarzania i zmniejsza liczbę wymaganego sprzętu, zmniejsza się również wykorzystanie oprzyrządowania, wymagana powierzchnia warsztatu i koszty konserwacji sprzętu. Oznacza to, że możesz osiągnąć bardziej wydajne i wyższej jakości przetwarzanie i produkcję-przy mniejszej liczbie osprzętu, bardziej zwartym układzie instalacji i niższych kosztach konserwacji!

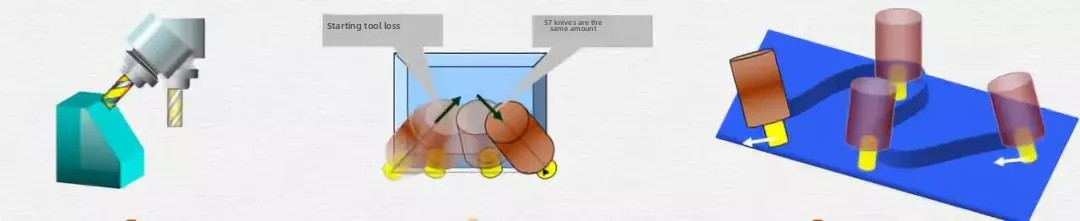

4. Popraw jakość i wydajność obróbki
Obrabiarki pięcioosiowe-mogą wykorzystywać skrawanie boczne narzędzia w celu zwiększenia wydajności obróbki.
5. Skróć łańcuch procesów produkcyjnych i uprość zarządzanie produkcją
Zintegrowane przetwarzanie pięcioosiowych-obrabiarek CNC znacznie skraca cały proces produkcyjny, ułatwiając zarządzanie produkcją oraz planowanie i harmonogramowanie. Szczególnie w przypadku skomplikowanych detali, w porównaniu z tradycyjną zdecentralizowaną, wieloprocesową metodą produkcji, zalety pięcioosiowych-obrabiarek CNC są bardziej znaczące.
6. Skróć cykl rozwoju nowego produktu
W przedsiębiorstwach z branży lotniczej, motoryzacyjnej i innych, stojących w obliczu nowych części produktów i form formierskich o złożonych kształtach i niezwykle wysokich wymaganiach dotyczących precyzji, pięcioosiowe-centrum obróbcze CNC stało się idealnym wyborem do rozwiązywania problemów związanych z dokładnością i cyklem przetwarzania złożonych części w procesie opracowywania nowych produktów dzięki wysokiej elastyczności, wysokiej precyzji, wysokiej integracji i wszechstronnym możliwościom przetwarzania. Nie tylko znacznie skraca cykl badawczo-rozwojowy, ale także znacznie poprawia skuteczność nowych produktów.(文章来源:UG学习堂小胥收徒)
