W precyzyjnym montażu mechanicznym kierunek montażu nakrętek okrągłych (standard nakrętek okrągłych GB/T812) jest często przedmiotem dyskusji. Poniżej podsumowałem najważniejsze punkty, do których możesz się odnieść.

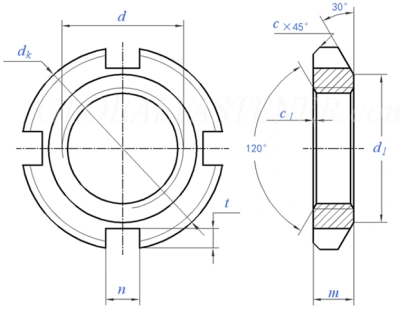

1. Cechy strukturalne okrągłych orzechów
Jedna strona okrągłej nakrętki ma dużą fazę 30 stopni (nakrętka fazowana 30 stopni), która jest używana głównie do osiowego mocowania wału.

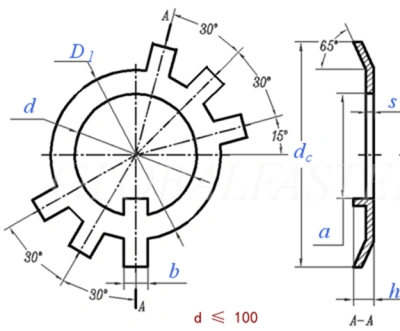

2. Parowanie z podkładkami zabezpieczającymi
W praktyce, aby zapobiec-poluzowaniu się (metoda zapobiegająca-poluzowaniu nakrętki), okrągłe nakrętki są zwykle używane razem z podkładką zabezpieczającą (podkładka zabezpieczająca GB/T858):
Podkładka ma wiele zakładek i jest nachylona pod kątem 65 stopni;
Według norm wymiar D1 podkładki odpowiada wymiarowi d1 nakrętki okrągłej;
Dlatego duża, fazowana strona okrągłej nakrętki musi pasować do podkładki zabezpieczającej.
👉 Innymi słowy, w przypadku jednoczesnego stosowania okrągłej nakrętki i podkładki zabezpieczającej, fazowana strona powinna być skierowana w stronę zaciskanego elementu.
3. Gdy podkładki zabezpieczające nie są używane
Czasami podkładki zabezpieczające nie są stosowane. Na przykład:
Używaniepodwójna okrągła nakrętka zabezpieczającazapobiegający-poluzowaniu;
Nie ma wymogu zapobiegania-poluzowaniu, wystarczy dokręcić jedną okrągłą nakrętkę.
Czy w takich przypadkach kierunek montażu nadal ma znaczenie? Odpowiedź brzmi: tak, nadal istnieją rozważania.
4. Dodatkowe uwagi dotyczące kierunku instalacji
Tolerancja prostopadłości nakrętki:
Norma GB/T812 określa wymagania dotyczące prostopadłości dla strony fazowanej, ale nie dla strony przeciwnej.

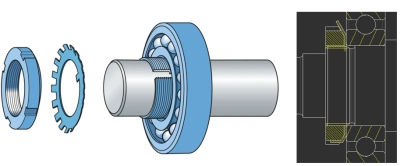

Montaż nakrętki zabezpieczającej łożyska:
W zespołach takich jak łożyska ogólnie pożądane jest, aby element dociskany do łożyska nie wystawał poza średnicę bieżni wewnętrznej. W takich przypadkach bardziej rozsądne jest umieszczenie ściętej strony w kierunku zaciskanego elementu.
Jeśli montaż nie ma takich ograniczeń, kierunek montażu nie jest ściśle krytyczny.(文章来源:iMechanics机械)
