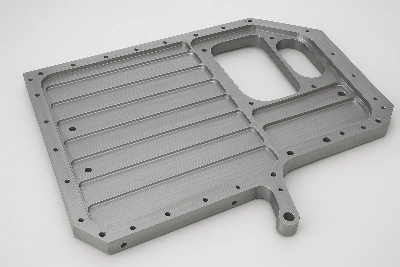

Kiedy frezujesz poszycie skrzydła lub ramę kadłuba z monolitycznej płyty, część wygląda na sztywną na ekranie, ale zachowuje się jak sprężyna na maszynie. Godziny cięcia, nierówna temperatura i uwalnianie naprężeń mogą spowodować przesunięcie cienkich ścian o dziesiąte części milimetra-na tyle, że montaż może się nie udać. Jedynym sposobem utrzymania specyfikacji jest zaplanowanie ruchu i kompensacja w czasie rzeczywistym.
Dlaczego to jest trudne
Duży obszar zamiatania, cienkie ściany:Wysokie szybkości usuwania materiału powodują gradienty temperatury; cienkie żebra szybko reagują na dopływ ciepła.
Długie czasy cykli:Narzędzie, wrzeciono i osprzęt dryfują pod wpływem wzrostu temperatury-nawet jeśli maszyna jest „ciepła”.
Uwalnianie naprężeń szczątkowych:Gdy kieszenie się otwierają, panele „oddychają”, powodując lokalne sprężynowanie-do wewnątrz i na zewnątrz-.
Tryby awarii, które widzimy
Po-odcięciu sprężynyco powoduje, że grubość skóry przekracza tolerancję.
Lokalna falistośćna żebrach/usztywnieniach ze stopnia-nad akumulacją ciepła.
Dryf pozycji otworu/szczelinygdy elementy są wycinane przed ustabilizowaniem się otaczającego materiału.
Kontrole procesu, które działają
Monitorowanie temperatury-w czasie rzeczywistym:Połączone czujniki RTD na uchwycie + model termiczny wrzeciona; alarmy powodują zastąpienie podawania sygnału i okna zatrzymania/chłodzenia-.
Kompensacja maszyny:Dynamiczna kompensacja długości/skali narzędzia powiązana z mapowaniem termicznym maszyny; sondowanie-pętli zamkniętej w celu ponownego-zero krytycznych punktów odniesienia w połowie-cyklu.
Strategia zagospodarowania przestrzennego:Podzielić panel na strefy termiczne. Szorstkie przeciwległe strefy na przemian (A↔C, B↔D), aby zrównoważyć uwalnianie ciepła i naprężenia.
Strategia cięcia:Wysokowydajna-obróbka zgrubna z lekkim promieniowym zaangażowaniem, stałą grubością wióra i kontrolowanym stopniowaniem-w dół w celu uniknięcia gorących punktów.
Zarządzanie chłodziwem i powietrzem:Zalew o wysokim-przepływie + ukierunkowane noże powietrzne do odprowadzania wiórów z głębokich kieszeni; zmniejszyć ciepło ponownego cięcia.
Przejścia stabilizacyjne:Dokończ-do poziomu prawie netto, poczekaj na relaksację w określonym czasie,-ponownie sonduj, a następnie zakończ lekkimi, zimnymi przejściami dopiero po powrocie temperatury do wartości wyjściowej.
Mocowanie:Lokalizatory próżniowe i kołkowe-z odpowiednimi wspornikami pod cienkimi wnękami; moment obrotowy-ograniczony do mocowania, aby zapobiec „drukowaniu” i zniekształceniom.
Studium przypadku: jedno-jednoczęściowa siatka skrzydłowa, 2,8 m × 1,1 m, płyta Al-Li
Europejski dostawca płatowca wymagał grubości żeber±0,05 mmi prawdziwą pozycję szczelinyMniejsze lub równe 0,08 mmpo pełnej obróbce. Wstępne próby wykazały, że0,18 mmsprężynowanie w najcieńszych zatokach.
Co się zmieniło:
Dodano cztery czujniki RTD uchwytu i czujnik termiczny wrzeciona; utworzył bramkę temperaturową o godzΔT Mniejszy lub równy 2,5 stopniapomiędzy osprzętem a magazynem przed wykończeniem.
Zmieniono kolejność ścieżek narzędzi w planie podziału-krzyżowego; wstawiony12 minutprzerwy na wyrównanie w każdym kwadrancie.
Zmieniono frezy trzpieniowe z 6-ostrzami o zmiennej- podziałce do obróbki półwykończeniowej i zmniejszono zazębienie promieniowe do12–15%z większym posuwem, aby wióry były cienkie i chłodne.
Sondowanie w połowie-cyklu sześciu punktów odniesienia; stosowanyskala +0.0006w X lokalnie (kompensacja maszyny) dla ostatniego przejścia.
Wynik:Maksymalne odchylenie po- cięciu spadło do0,046 mmna żebrach i0,06 mmna pozycji szczeliny-zielonej we wszystkich punktach kontrolnych.
Praktyczna lista kontrolna (zapisz to)
Włącz czujniki temperaturyosprzęt, krawędź półfabrykatu i kolumna maszyny.
Określićpunkty zatrzymania termicznegoprzed krytycznym wykończeniem.
Alternatywne strefy obróbki zgrubnej; nigdy nie opróżniaj sąsiednich pól po kolei.
Wymuś ewakuację wiórów;ponownie-pociąć wióry=na ciepło.
Półmetek- → relaks →ponownie-sondować→ wykończenie światła.
Dziennikzużycie narzędzia w funkcji temperatury; zapobiegnij wykańczaniu za pomocą świeżych narzędzi.
Zweryfikuj CMM za pomocąpodczas-sondowania maszynowegocele, aby wcześnie złapać dryf.
Subtelne, ale ważne
Kompensacja termiczna nie jest pojedynczą cechą; to orkiestracja wykrywania, sekwencjonowania i lekkiego wykończenia. Prawidłowo wykonane duże, cienkie-panele lotnicze i kosmonautyczne spełniają wymagania techniczne maszyny bez konieczności-ręcznych przeróbek-i zachowują tolerancję po-ostygnięciu.
