Pierścienie-o cienkich ściankach, takie jak obudowy silników, duże pierścienie łączące i inne krytyczne elementy lotnicze, są często produkowane z cienkich przekrojów, ale o dużych średnicach. Chociaż te części są lekkie i-ekonomiczne, wiążą się z poważnymi wyzwaniami związanymi z obróbką. Cienkie ścianki czynią je bardzo podatnymi na odkształcenia termiczne podczas obróbki, zwłaszcza gdy w grę wchodzą-precyzyjne elementy wewnętrzne, takie jak otwory.
Wyzwanie
Podczas obróbki cienkościennych elementów-o dużych średnicach-głównym wyzwaniem jest radzenie sobie z nimirozszerzalność cieplnapodczas procesu cięcia. Gdy narzędzie wchodzi w interakcję z materiałem,lokalne wytwarzanie ciepłaprowadzi donieliniowe odkształcenie termicznepowodując wypaczenie lub zniekształcenie części. To odkształcenie jest szczególnie problematyczne podczas obróbki otworów wewnętrznych lub innych precyzyjnych elementów, ponieważ nawet małe przesunięcie może zagrozić integralności części.
Wahania temperaturywpływają na geometrię, prowadząc do niewspółosiowości krytycznych elementów.
Zniekształcenia termiczneutrudnia osiągnięcie wąskich tolerancji dla dużych, złożonych części.
Niekontrolowane ciepłoskutkuje odpadami lub przeróbkami ze względu na słabą dokładność wymiarową.
Nasze podejście do rozwiązania
Aby sprostać tym wyzwaniom, firma Bishen Precision opracowała zintegrowaną strategię kontroli termicznej, która łączyzaawansowane technologie chłodzenia, monitorowanie temperatury-w czasie rzeczywistym, Isystemy profilowania laserowego:
Kontrola temperatury-w czasie rzeczywistym
Zatrudniamyczujniki temperatury na podczerwieńzintegrowane z procesem obróbki CNC w celu ciągłego monitorowania temperatury narzędzi i detali. Dzięki temu możemy dostosować parametry cięcia tak, aby utrzymać stabilne środowisko termiczne.
Segmentowy proces chłodzenia
Zamiast ciągłego przepływu chłodziwa stosujemy:segmentowa strategia chłodzeniaktóry stosuje płyny chłodzące etapami, zsynchronizowanymi z fazami obróbki. Zapobiega to szokowi termicznemu i minimalizuje ryzyko nierównomiernej rozszerzalności materiału.
Profilowanie laserowe do-monitorowania w czasie rzeczywistym
Aby zachować dokładność, używamysystemy profilowania laserowegoktóre mierzą powierzchnię części i cechy wewnętrzne podczas jej obróbki. System dostarcza informacji zwrotnych na temat przesunięć wymiarowych spowodowanych rozszerzalnością cieplną, umożliwiając kompensację w czasie rzeczywistym-i dostosowanie ścieżek narzędzia.
Relaks po-obróbce
Po obróbce części są utrzymywane w kontrolowanym środowisku, aby umożliwić rozluźnienie materiału i stabilizację naprężeń wewnętrznych przed wykończeniem. Pomaga to zapewnić stabilność wymiarową i poprawia ostateczną dokładność.
Wyniki
| Metryczny | Przed optymalizacją | Po optymalizacji |
|---|---|---|
| Odchylenie średnicy otworu | ±0,03 mm | ±0,005 mm |
| Błąd owalności | 0,06 mm | 0,01 mm |
| Cięcie spowodowane zniekształceniem termicznym- | Istotne | Minimalny |
| Wskaźnik złomu | 10% | <1% |
Zastosowanie: Pierścień montażowy silnika

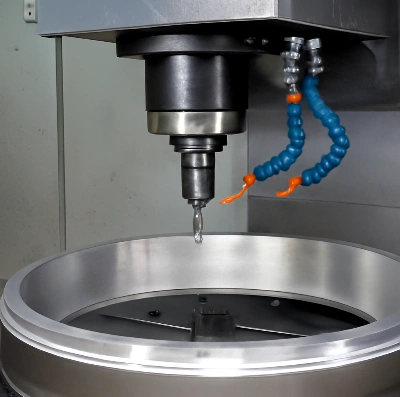

W ostatnim projekcie zlecono nam obróbkę dużego przedmiotupierścień mocujący silnik ze stopu aluminiumo grubości ścianki 5 mm i średnicy zewnętrznej 500 mm. Element wymagał dużej precyzji otworu wewnętrznego w celu prawidłowego dopasowania do współpracujących części.
Bez precyzyjnej strategii zarządzania temperaturą odkształcenie-wywołane temperaturą podczas skrawania powodowało niewspółosiowość otworu aż do 0,03 mm, co prowadziło do wysokiego wskaźnika braków. Wdrażając naszewielofazowy-system chłodzeniaIprofilowanie laserowezmniejszyliśmy odchylenie otworu do poniżej 0,005 mm, poprawiając wydajność części i zmniejszając ilość odpadów.
Wniosek
Precyzyjna obróbka cienkościennych-części o dużej-średnicy wymaga skrupulatnej kontroli termicznej. Poprzezzarządzanie temperaturą w czasie rzeczywistym-, chłodzenie segmentowe, Ikompensacja-laserowa, pomyślnie rozwiązaliśmy problem rozszerzalności cieplnej, zapewniając wysoką-precyzyjną i pozbawioną defektów- produkcję kluczowych komponentów lotniczych i motoryzacyjnych.
Jeśli stoisz przed wyzwaniami związanymi z obróbką cienkościenną-o dużej średnicy-,skontaktuj się z nami już dziśaby dowiedzieć się, jak nasze zaawansowane procesy kontroli termicznej mogą poprawić wydajność produkcji i jakość części.
