W procesie precyzyjnej obróbki metali często spotykam się z rysunkami projektowymi, które charakteryzują się bardzo ostrymi narożnikami wewnętrznymi, głębokimi i wąskimi rowkami lub wgłębieniami o całkowicie kątach prostych. Chociaż projekty te mogą wydawać się rozsądne w modelu 3D, są one bezpośrednio ograniczone geometrią narzędzia w rzeczywistej obróbce CNC.
1. Fizyczne ograniczenia średnicy narzędzia
Narzędzia nie są nieskończenie cienkie; zawsze mają średnicę. Na przykład minimalna średnica zwykłego frezu palcowego wynosi około1mm(cieńsze narzędzia są podatne na pękanie).To oznacza:

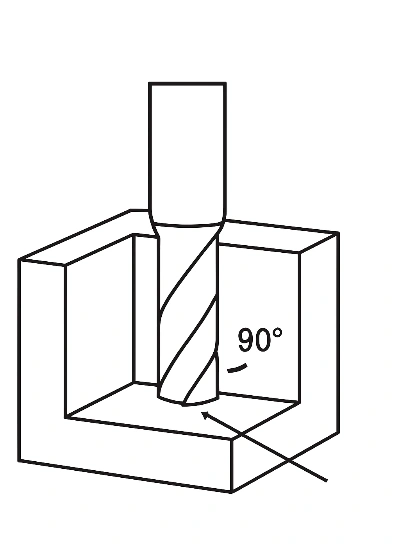

- Wewnętrznych narożników wnęk nie można obrobić pod idealnym kątem prostym i można je jedynie „frezować” w zaokrąglone narożniki.
- Im głębszy rowek, tym gorsza sztywność narzędzia, co zwiększa ryzyko wibracji i odkształceń.
2. Praktyczne zasady projektowania zaokrąglonych narożników
Bazując na naszym praktycznym doświadczeniu, jeśli głębokość wnęki wynosi9mmzaleca się, aby promień narożnika wewnętrznego był większy lub równy3mm(około 1/3 głębokości). Umożliwia to płynne wejście narzędzia bez nadmiernego zużycia podczas obróbki.
3. Głębokie rowki i sztywność narzędzia
Wielu projektantów woli projektować rowki, które są jednocześnie głębokie i wąskie. Należy jednak pamiętać, że im dłuższe narzędzie, tym gorsza jest jego sztywność, przez co jest ono bardziej podatne na wyginanie się podczas cięcia, co może prowadzić do:
- Zmniejszona dokładność wymiarowa na dnie rowka.
- Złe wykończenie powierzchni.
- Nawet uszkodzenie narzędzia, zwiększające koszty.
4. Rekomendacje dla Projektantów i Zakupów

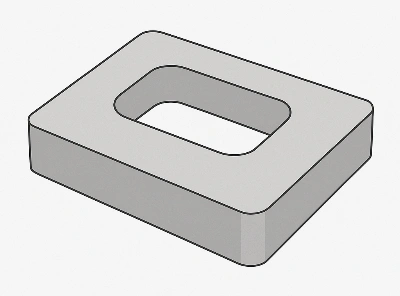

Uwzględnienie ograniczeń geometrycznych narzędzi na etapie rysowania przynosi kilka bezpośrednich korzyści:
- Projekty są łatwiejsze do wdrożenia, skracając czas modyfikacji i komunikacji.
- Unikanie dodatkowych kosztów wynikających z projektów „nieobrabialnych”.
- Poprawa efektywności dostaw.
Dlatego wielu klientów w Europie i USA zwraca szczególną uwagę na zaokrąglone narożniki i szerokość rowków podczas projektowania, podczas gdy niektóre krajowe fabryki i projektanci często pomijają te aspekty.
Wnioski praktyczne:
W obróbce precyzyjnej geometria narzędzia decyduje o możliwości wykonania projektu. Kierując się prostą zasadą„promień naroża większy lub równy 1/3 głębokości wnęki i unikanie zbyt głębokich/wąskich szczelin”,można uniknąć wielu problemów związanych z obróbką.
Biszendoświadczenie
W Bishen stosujemy tę zasadę na wczesnym etapie procesu, przeglądając rysunki klientów i sugerując optymalizację promieni i szczelin przed rozpoczęciem obróbki. To nie tylko zapobiega kosztownym przeprojektowaniom, ale także jest zgodne z oczekiwaniami wielu europejskich i amerykańskich producentów, którzy cenią wydajną produkcję, stabilną jakość i niezawodne terminy realizacji.
