Tworzenie wiórów jest podstawowym aspektem obróbki tokarskiej, a jego zrozumienie ma kluczowe znaczenie dla optymalizacji procesu, szczególnie w przypadku materiałów takich jak nylon. Jako wiodący dostawca produktów nylonowych do obróbki tokarskiej, na własne oczy widziałem, jak ważne jest tworzenie się wiórów w osiąganiu wysokiej jakości wyników. Na tym blogu zagłębimy się w szczegóły powstawania wiórów podczas obróbki nylonu na tokarce, badając czynniki, które mają na to wpływ i ich implikacje dla procesu obróbki.
Podstawy formowania wiórów w obróbce tokarskiej
Obróbka tokarska to subtraktywny proces produkcyjny, w którym narzędzie tnące usuwa materiał z obracającego się przedmiotu obrabianego. Podczas obróbki nylonu na tokarce narzędzie skrawające wnika w materiał, powodując jego odkształcenie i oddzielenie się od przedmiotu obrabianego w postaci wiórów. Sposób formowania się tych wiórów może znacząco wpłynąć na proces obróbki, w tym na wykończenie powierzchni przedmiotu obrabianego, zużycie narzędzia i ogólną produktywność.
Istnieją trzy podstawowe typy wiórów, które mogą powstawać podczas obróbki tokarskiej: wióry ciągłe, wióry segmentowe i wióry nieciągłe.
Ciągłe żetony
Ciągłe wióry to długie, nieprzerwane wstęgi materiału. Zwykle tworzą się podczas obróbki materiałów ciągliwych, takich jak nylon, w pewnych warunkach. W przypadku nylonu często powstają ciągłe wióry, gdy prędkość skrawania jest duża, posuw jest niski, a głębokość skrawania jest stosunkowo mała. Plastyczność nylonu umożliwia plastyczne odkształcenie materiału pod wpływem przecinania go przez narzędzie tnące, co skutkuje ciągłym przepływem materiału tworzącego wiór.
Zaletą wiórów ciągłych jest to, że zazwyczaj zapewniają one dobre wykończenie powierzchni przedmiotu obrabianego. Ponieważ wiór jest ciągły, podczas procesu cięcia występuje mniej wibracji i drgań, co pomaga zachować płynność cięcia. Jednakże ciągłe wióry mogą również stanowić problem, ponieważ mogą zaplątać się wokół narzędzia tnącego lub przedmiotu obrabianego, potencjalnie powodując uszkodzenie narzędzia lub części.
Segmentowane żetony
Chipsy segmentowe charakteryzują się szeregiem segmentów połączonych cienkimi szyjkami. Tworzą się, gdy warunki skrawania powodują, że materiał ulega naprzemiennym okresom odkształcenia plastycznego i pękania. W przypadku nylonu mogą powstawać segmentowe wióry, gdy prędkość skrawania jest umiarkowana, prędkość posuwu jest zwiększona lub głębokość skrawania jest większa.
Tworzenie się segmentowanych wiórów wynika z niezdolności materiału do ciągłego odkształcania się pod wpływem sił skrawania. W miarę przesuwania się narzędzia tnącego materiał najpierw odkształca się plastycznie, ale następnie osiąga punkt, w którym pęka, tworząc segment. Cienkie szyjki pomiędzy segmentami są wynikiem pozostałego materiału, który nie uległ jeszcze pęknięciu. Wióry segmentowe mogą powodować więcej wibracji i drgań w porównaniu z wiórami ciągłymi, co może prowadzić do nieco bardziej chropowatej powierzchni przedmiotu obrabianego.
Nieciągłe żetony
Wióry nieciągłe to małe, oddzielne kawałki materiału odrywane od przedmiotu obrabianego. Zwykle tworzą się podczas obróbki kruchych materiałów, ale w pewnych warunkach mogą również wystąpić w przypadku nylonu. Nieciągłe wióry mogą tworzyć się, gdy prędkość skrawania jest niska, posuw jest wysoki lub gdy materiał ma niejednorodność lub defekty.
Tworzenie się nieciągłych wiórów wynika z szybkiego pękania materiału pod wpływem sił skrawania. Ponieważ wióry są nieciągłe, podczas procesu skrawania występują duże uderzenia i wibracje, co może prowadzić do złego wykończenia powierzchni i zwiększonego zużycia narzędzia. Jednak nieciągłe wióry są łatwiejsze w obsłudze w porównaniu z ciągłymi wiórami, ponieważ nie mają tendencji do splątania.
Czynniki wpływające na powstawanie wiórów podczas obróbki nylonu
Na rodzaj wiórów powstających podczas obróbki nylonu na tokarce wpływa kilka czynników. Czynniki te można ogólnie podzielić na właściwości materiału, warunki skrawania i geometrię narzędzia.
Właściwości materiału
Właściwości nylonu odgrywają znaczącą rolę w tworzeniu się wiórów. Nylon jest polimerem termoplastycznym o dobrej ciągliwości, co oznacza, że pod wpływem naprężeń może odkształcać się plastycznie. Jednakże dokładne zachowanie nylonu podczas obróbki może się różnić w zależności od jego gatunku, masy cząsteczkowej i wszelkich obecnych dodatków lub wypełniaczy.
Na przykład nylon o wyższej masie cząsteczkowej jest ogólnie bardziej plastyczny i istnieje większe prawdopodobieństwo tworzenia ciągłych wiórów. Z drugiej strony nylon z dodatkami lub wypełniaczami może mieć zmniejszoną plastyczność i być bardziej podatny na tworzenie segmentowych lub nieciągłych wiórów. Zawartość wilgoci w nylonie może również wpływać na jego zachowanie podczas obróbki. Nylon jest higroskopijny, co oznacza, że może wchłaniać wilgoć z otoczenia. Wyższa zawartość wilgoci może sprawić, że materiał stanie się bardziej miękki i plastyczny, co może prowadzić do tworzenia się ciągłych wiórów.
Warunki cięcia
Warunki skrawania, takie jak prędkość skrawania, posuw i głębokość skrawania, mają bezpośredni wpływ na powstawanie wiórów. Jak wspomniano wcześniej, duże prędkości skrawania i niskie posuwy sprzyjają tworzeniu się ciągłych wiórów w nylonie. Dzieje się tak dlatego, że przy dużych prędkościach materiał ma mniej czasu na pękanie, a siły skrawania są bardziej równomiernie rozłożone, co pozwala na bardziej ciągły przepływ materiału.
Zwiększenie szybkości posuwu może spowodować poważniejsze odkształcenie materiału, prowadzące do powstawania segmentowanych wiórów. Większa głębokość skrawania zwiększa również siły skrawania, co może powodować łatwiejsze pękanie materiału i powstawanie nieciągłych wiórów. Ważne jest, aby znaleźć właściwą równowagę warunków skrawania, aby uzyskać pożądany rodzaj wiórów i wyniki obróbki.
Geometria narzędzia
Geometria narzędzia skrawającego również odgrywa kluczową rolę w tworzeniu wiórów. Kąt natarcia, kąt przyłożenia i promień krawędzi skrawającej to niektóre z kluczowych parametrów geometrii narzędzia, które wpływają na interakcję narzędzia skrawającego z materiałem nylonowym.
Dodatni kąt natarcia zmniejsza siły skrawania i sprzyja tworzeniu się ciągłych wiórów. Dzieje się tak, ponieważ dodatni kąt natarcia umożliwia narzędziu tnącemu łatwiejsze wnikanie w materiał, co skutkuje bardziej ciągłym przepływem materiału. Z drugiej strony, ujemny kąt natarcia zwiększa siły skrawania i może prowadzić do powstawania wiórów segmentowanych lub nieciągłych.
Kąt przyłożenia jest ważny, aby zapobiec tarciu narzędzia o obrabiany przedmiot, co może powodować nadmierne wytwarzanie ciepła i zużycie narzędzia. Odpowiedni kąt przyłożenia zapewnia płynne przecinanie materiału przez narzędzie tnące, co wpływa na proces powstawania wiórów.
Konsekwencje powstawania wiórów w obróbce nylonu
Rodzaj wiórów powstających podczas obróbki nylonu na tokarce ma kilka implikacji dla procesu obróbki i jakości produktu końcowego.
Wykończenie powierzchni
Jak wspomniano wcześniej, wióry ciągłe dają na ogół lepsze wykończenie powierzchni w porównaniu z wiórami segmentowymi lub nieciągłymi. Dzieje się tak, ponieważ ciągłe wióry powstają w wyniku bardziej kontrolowanego procesu odkształcenia plastycznego, który zmniejsza ilość wibracji i drgań podczas skrawania. Gładkie wykończenie powierzchni jest często pożądane w przypadku części nylonowych, szczególnie tych używanych w zastosowaniach, w których ważna jest estetyka lub niskie tarcie.
Zużycie narzędzia
Tworzenie się wiórów może również wpływać na zużycie narzędzia. Ciągłe wióry mają zwykle mniejszy wpływ na zużycie narzędzia, ponieważ powstają w stosunkowo gładkim procesie odkształcenia plastycznego. Z drugiej strony wióry segmentowe i nieciągłe mogą powodować szybsze zużycie narzędzia ze względu na większe siły uderzenia i wibracje związane z ich powstawaniem. Nadmierne zużycie narzędzia może prowadzić do zmniejszenia wydajności skrawania, zwiększenia kosztów obróbki i obniżenia jakości obrabianych części.
Wydajność obróbki
Rodzaj utworzonych wiórów może również wpływać na wydajność obróbki. Ciągłe wióry są na ogół łatwiejsze do usunięcia ze strefy skrawania w porównaniu z wiórami segmentowymi lub nieciągłymi. Oznacza to, że proces obróbki może przebiegać płynniej i z mniejszą liczbą przerw, co prowadzi do wyższej produktywności. Jednakże, jak wspomniano wcześniej, ciągłe wióry mogą się splątać, co może również powodować problemy i zmniejszać produktywność, jeśli nie jest odpowiednio zarządzane.
Inne tworzywa sztuczne w obróbce CNC
Oprócz nylonu istnieją inne tworzywa sztuczne powszechnie stosowane w obróbce CNC, takie jak ABS, PMMA i PEEK. Każdy z tych materiałów ma swoje unikalne właściwości i charakterystykę tworzenia wiórów.
Obróbka CNC ABSoferuje dobre właściwości mechaniczne, odporność na uderzenia i łatwość obróbki. Tworzenie się wiórów podczas obróbki CNC ABS jest pod pewnymi względami podobne do tworzenia się wiórów w przypadku nylonu, ale ze względu na inny skład chemiczny i właściwości fizyczne może zaistnieć potrzeba odpowiedniego dostosowania warunków skrawania i geometrii narzędzia.
Obróbka CNC PMMA, znany również jako akryl, jest przezroczystym tworzywem termoplastycznym o doskonałych właściwościach optycznych. PMMA jest bardziej kruchy niż nylon, a powstawanie wiórów podczas obróbki jest bardziej nieciągłe. Należy zachować szczególną ostrożność, aby uzyskać dobre wykończenie powierzchni i uniknąć odprysków.

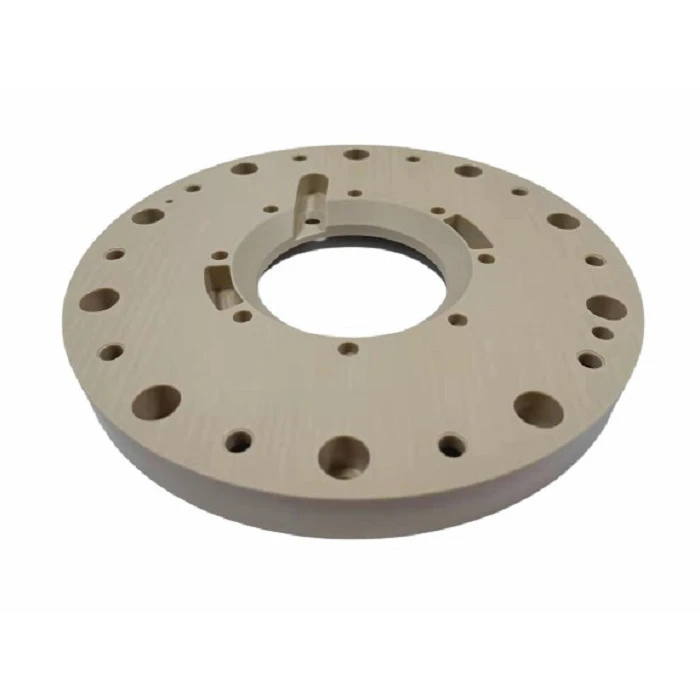

Obróbka CNC PEEKjest wysokowydajnym tworzywem termoplastycznym o doskonałych właściwościach mechanicznych, chemicznych i termicznych. PEEK jest trudniejszy w obróbce w porównaniu z nylonem, a powstawanie wiórów zależy w dużym stopniu od warunków skrawania i doboru narzędzia.
Wniosek
Podsumowując, tworzenie się wiórów jest krytycznym aspektem obróbki nylonu na tokarce. Zrozumienie różnych typów wiórów, które mogą być formowane, czynników wpływających na powstawanie wiórów oraz wpływu powstawania wiórów na proces obróbki i jakość produktu jest niezbędne do optymalizacji obróbki części nylonowych. Jako dostawca produktów nylonowych do obróbki tokarskiej, jesteśmy zobowiązani do dostarczania produktów wysokiej jakości poprzez uważną kontrolę procesu formowania się wiórów.
Jeśli są Państwo zainteresowani naszymi usługami w zakresie obróbki nylonu na tokarce lub mają Państwo jakiekolwiek pytania dotyczące formowania wiórów podczas obróbki nylonu, prosimy o kontakt w celu zamówienia i dalszych dyskusji. Cieszymy się na współpracę z Tobą, aby spełnić Twoje specyficzne wymagania.
Referencje
- Trent, EM i Wright, PK (2000). Cięcie metalu. Butterworth-Heinemann.
- Kalpakjian, S. i Schmid, SR (2010). Inżynieria i technologia produkcji. Pearsona.
- Stephenson, DA i Agapiou, JS (2006). Teoria i praktyka skrawania metali. CRC Prasa.
