Dziś w najprostszym języku opowiem Wam o tym, jak zamontować okrągłe nakrętki.

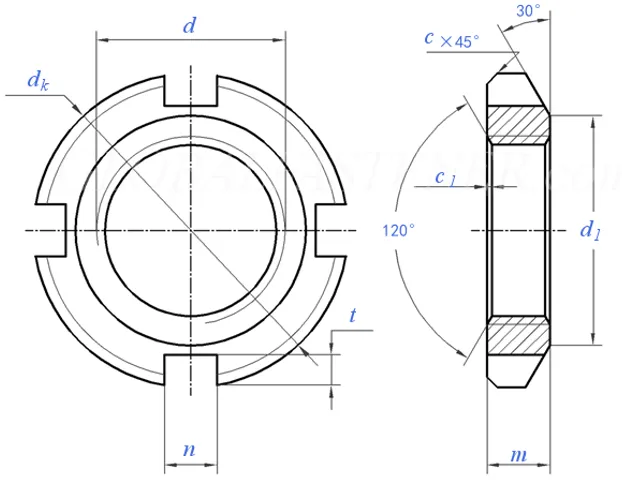

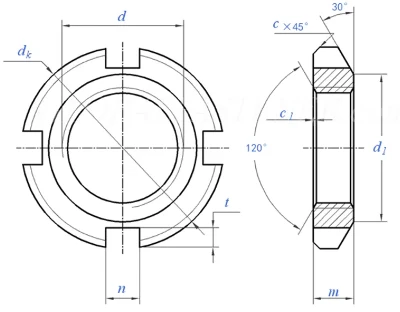

Nakrętki okrągłe, nakrętki okrągłe zgodne z GB/T812 pokazano na poniższym rysunku. Jedna strona ma stosunkowo dużą fazę 30 stopni, która jest używana głównie do osiowego mocowania części. Która strona tej okrągłej nakrętki znajduje się blisko boku ściśniętej części, gdy jest ona faktycznie zainstalowana?

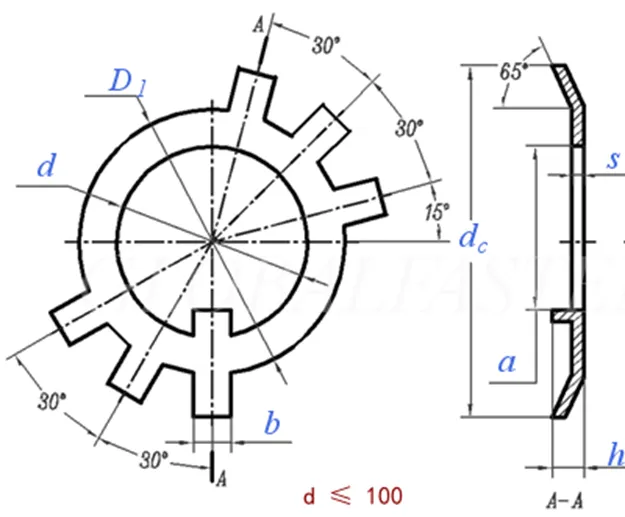

Ogólnie rzecz biorąc, w przypadku stosowania nakrętek okrągłych, aby zapobiec poluzowaniu, należy je stosować z podkładkami oporowymi. Istnieje również wiele rodzajów podkładek zatrzymujących. Podkładki ograniczające zgodne z normą krajową GB/T858 pokazano na poniższym rysunku. Jak widać, myjka posiada wiele wypustek, a także posiada kąt nachylenia wynoszący 65 stopni. A jeśli sprawdzisz standardowy rysunek porównawczy rozmiar D1 i rozmiar d1 okrągłej nakrętki na powyższym rysunku, przekonasz się, że są one takie same.

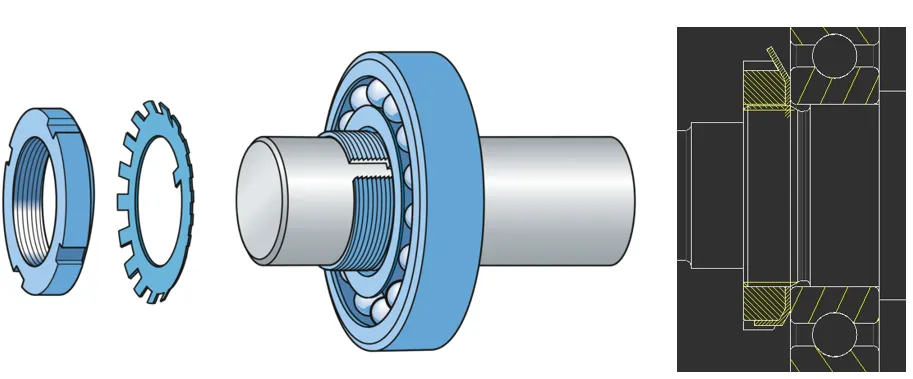

Wierzę, że znalazłeś wskazówkę. Nawiasem mówiąc, w przypadku tej podkładki oporowej używana jest strona z dużym skosem 30 stopni na okrągłej nakrętce. Dlatego też, gdy są używane razem, strona z dużym skosem jest zwrócona w stronę ściskanej części. Jak pokazano na poniższym rysunku.
Czasami nie możemy zastosować podkładki zabezpieczającej, możemy na przykład użyć podwójnej okrągłej nakrętki, aby zapobiec poluzowaniu. Jeśli nie jest wymagane zabezpieczenie-odkręcania, czasami do dokręcenia można użyć jednej okrągłej nakrętki. Czy to oznacza, że kierunek montażu nie jest aż tak ważny? Ogólnie rzecz biorąc, należy wziąć pod uwagę dwa czynniki. Po pierwsze, standardowa strona okrągłej nakrętki z dużą fazą ma regulacje dotyczące pionowości, ale druga strona nie; po drugie, w przypadku części łożyska przedstawionych na powyższym rysunku ogólnie najlepiej jest utrzymywać średnicę części blisko łożyska, nie wyższą niż pierścień wewnętrzny łożyska, dlatego lepiej jest, aby strona z dużym skosem była skierowana w stronę prasowanej części. Jeśli nie ma w tym względzie żadnych względów i ograniczeń, możesz robić, co chcesz.(来源:iMechanics机械)
