W czasach, gdy komunikacja 5G i technologie wykrywania laserowego-o dużej mocy przeżywają rozkwit, dokładność przetwarzania głębokich otworów w preformach światłowodów ze szkła kwarcowego bezpośrednio determinuje efektywność transmisji sygnału optycznego i żywotność sprzętu. W obliczu wyzwań branżowych, takich jak obróbka mikro-otworów ze stosunkiem głębokości-do-średnicy przekraczającym 30:1 oraz kontrola wykończenia powierzchni na poziomie- mikronów, ograniczenia tradycyjnych procesów stają się coraz bardziej widoczne. Jak przełamać wąskie gardła związane z kruchością materiału, przeszkodami w usuwaniu wiórów i precyzyjną kontrolą położenia wielu{{10}otworów? Poniższy przypadek ukazuje kluczowy skok technologiczny w branży specjalnych włókien optycznych.
Tło sprawy: Wyzwania związane z obróbką głębokich otworów szkła kwarcowego

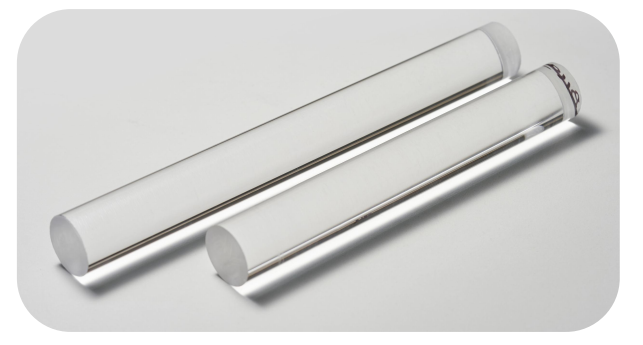

Europejski i amerykański producent specjalnych włókien optycznych potrzebuje przetworzyć partię preform ze szkła kwarcowego na podstawowe elementy transmisji sygnału światłowodowego. Specyfikacja produktu dotyczy cylindrów o średnicy 30 mm i długości 250 mm. Wewnątrz należy obrobić dwa otwory przelotowe o średnicy 7,8 mm i głębokości 250 mm (stosunek głębokości-do-średnicy wynoszący 32:1. Wymagana chropowatość ścianek otworu wynosi Sa < 0,8 μm, a błąd równoległości dwóch otworów musi być mniejszy niż 0,02 mm. Tak{14}}tak precyzyjne, głębokie otwory bezpośrednio wpływają na wydajność i niezawodność transmisji światłowodowej, ale tradycyjna technologia przetwarzania jest trudna do spełnienia tych potrzeb.
Problemy w branży i trudności w przetwarzaniu
Szkło kwarcowe stało się kluczowym materiałem w branży specjalnych włókien optycznych ze względu na jego wysoką twardość i niski współczynnik rozszerzalności cieplnej, ale jego obróbka głębokich otworów napotyka trzy główne wąskie gardła:
Wady jakości powierzchni: Tradycyjne wiercenie powoduje, że chropowatość ścianek otworu przekracza normę (Sa＞0,8 μm) i jest podatna na mikropęknięcia;
Niewystarczająca stabilność podczas obróbki głębokich otworów: gdy stosunek głębokości-do-średnicy przekracza 30:1, usuwanie wiórów jest trudne, co powoduje pękanie narzędzia i ilość odpadów sięgającą 50%;
Porous precision out of control: The parallelism of the two holes is affected by the rigidity and thermal deformation of the machine tool, and the measured error is generally >0,03 mm.
Innowacyjne rozwiązania: proces ultradźwiękowy i sterowanie dynamiczne
W odpowiedzi na powyższe problemy wiodące-firmy w branży stosują ekologiczną technologię ultradźwiękową oraz wydajną technologię wiercenia i frezowania w połączeniu z precyzyjnymi systemami obróbki:
„Cięcie wspomagane wibracjami ultradźwiękowymi”: zmniejszenie siły skrawania poprzez wibracje o wysokiej częstotliwości 20-40 kHz, ograniczenie zapadania się krawędzi i uszkodzeń powierzchni oraz poprawa spójności ścianek otworów;
„Chłodzenie centralne wodą pod wysokim-ciśnieniem”: zoptymalizuj kierunek przepływu i ciśnienie chłodziwa (5–8 MPa), aby zapewnić skuteczność usuwania wiórów z głębokich otworów i uniknąć złamania narzędzia;
„Wieloosiowa-kompensacja dynamiczna”: dostosuj prędkość posuwu i trajektorię w oparciu o dane z monitorowania-w czasie rzeczywistym, aby kontrolować błąd odkształcenia termicznego w zakresie ±1 μm.

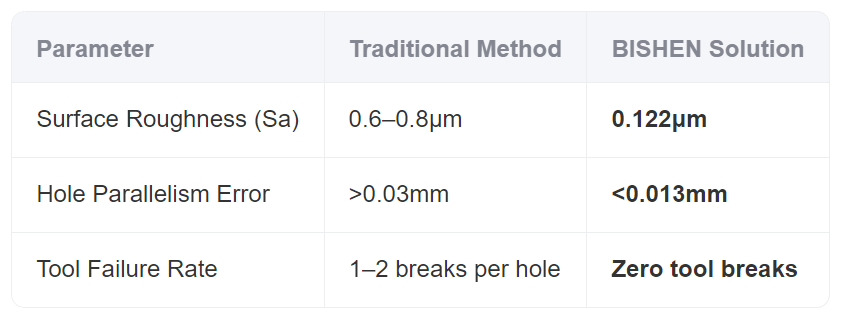

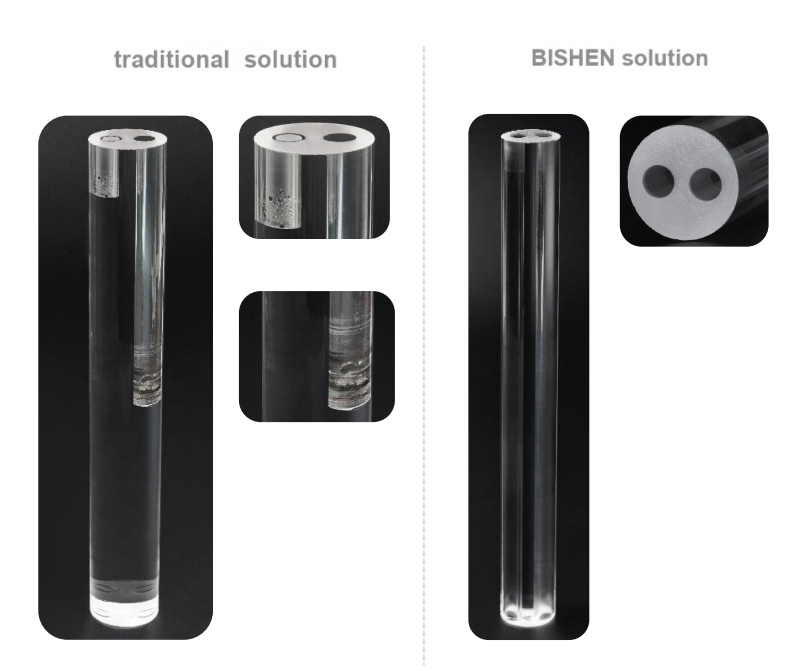

Porównanie efektów obróbki
Zmierzone dane pokazują, że nowe rozwiązanie zwiększy wydajność obróbki o 200%, obniży koszt jednostkowy o 35%, a stawka kwalifikowana wzrośnie z 48% do 97%.
Perspektywy zastosowań technologii
W-szybko rozwijających się dziedzinach, takich jak komunikacja 5G i wykrywanie laserowe, zapotrzebowanie na precyzyjne części ze szkła kwarcowego rośnie średnio o 12% rocznie. Technologia ultradźwiękowej obróbki głębokich otworów staje się procesem wzorcowym w specjalnych światłowodach, opakowaniach półprzewodników i innych gałęziach przemysłu dzięki wysokiej precyzji, niskim uszkodzeniom i dużej stabilności.
„O BISHENIE”.
BISHENto wiodący na świecie-dostawca rozwiązań w zakresie przetwarzania materiałów supertwardych, skupiający się na badaniach i rozwoju-technologii produkcji o wysokiej precyzji, a obszary jej usług obejmują-komunikację światłowodową, urządzenia lotnicze i kosmiczne oraz urządzenia medyczne. Opierając się na podstawowych technologiach, takich jak obróbka ultradźwiękowa i minimalnie inwazyjny-nanolaser, firma BISHEN dostarcza dostosowane rozwiązania klientom w ponad 30 krajach, promując precyzyjną produkcję w kierunku „zero defektów”.
„Wniosek”: Precyzyjna obróbka głębokich otworów jest kluczem do przełomu w wydajności elementów ze szkła kwarcowego. Dzięki innowacjom technologicznym i iteracji procesów branża spełnia ekstremalne wymagania-nowoczesnej technologii w zakresie materiałów o wyższej wydajności i niższych kosztach.
