Gwintowany otwór centralny, znany również jako „otwór centralny typu C-” w naszym kraju lub „otwór centralny typu D-” w normie DIN, jest powszechnie spotykany w wielu konstrukcjach mechanicznych i rysunkach.
Gwintowany otwór środkowy rozszerza funkcjonalność otworu centralnego poprzez dodanie gwintów, dzięki czemu może służyć większej liczbie celów. Kiedy zatem powinniśmy wybrać gwintowany otwór centralny? Omówmy to krótko, mam nadzieję, że będzie to dla Ciebie pomocne.
Elementy mocujące na końcu wału
Dzięki gwintowanemu otworowi centralnemu montaż podzespołów, takich jak płyty końcowe, koła łańcuchowe, koła pasowe rozrządu, sprzęgła, czujniki itp., na końcu wału staje się łatwy.

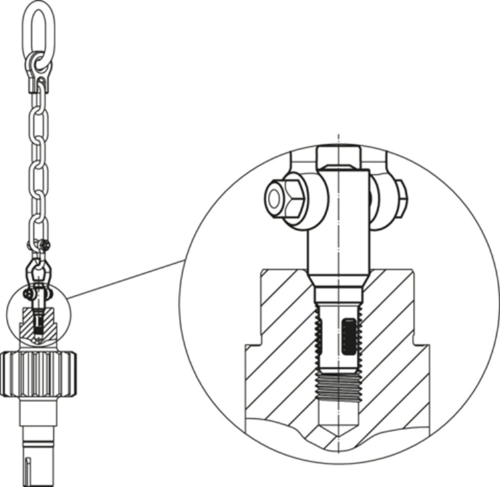

Otwory do podnoszenia
Jeśli część waży ponad 15 kg, z ergonomicznego punktu widzenia nie jest zalecana do ręcznego przenoszenia. W takich przypadkach, jeżeli na końcu wału znajduje się gwintowany otwór, można zamontować pierścień do podnoszenia lub śrubę do podnoszenia, aby móc używać dźwigu do podnoszenia.

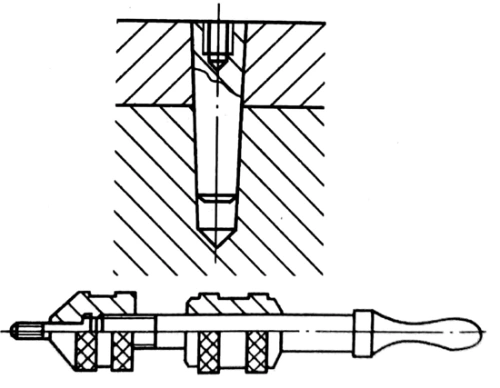

Pomoc w demontażu i punktach naprężenia
W przypadku niektórych pasowań z otworem nieprzelotowym lub części pasowanych{{0} na wcisk, które nie mają zewnętrznej przestrzeni do przyłożenia siły, demontaż może być bardzo trudny, gdy trzeba je później wymienić. Jeśli konieczne jest wykonanie w nich otworu centralnego, gwintowany otwór centralny można wykorzystać do zainstalowania śruby procesowej. Przykładając równomierną siłę (np. za pomocą ściągacza z młotkiem suwakowym) można wyciągnąć-części pasowane na wcisk. Działa to podobnie do użycia ściągacza do wyjęcia cylindrycznego sworznia z gwintem wewnętrznym, jak pokazano na schemacie.

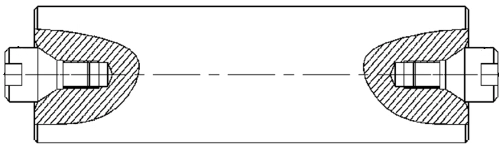

Uszczelnianie środkowego otworu w celu ochrony
Jeśli istnieją wysokie wymagania dotyczące powtarzalnej dokładności otworu centralnego lub gdy wcześniej obrobiony otwór centralny wymaga zabezpieczenia, w gwintowany otwór centralny można wkręcić kołek. To ochroni i uszczelni otwór środkowy, zapobiegając przedostawaniu się ciał obcych lub zanieczyszczeniu go pozostałościami chłodziwa, utrzymując w ten sposób dokładność otworu centralnego dla następnego procesu lub cyklu użytkowania.(文章来源:iMechanics机械)
