W dziedzinie produkcji precyzyjnej monokrystaliczny krzem jest znany jako „kamień węgielny ery informacji” - od chipów smartfonów po elementy optyczne satelitów kosmicznych, od ogniw fotowoltaicznych nowej energii po podstawowe urządzenia obliczeń kwantowych. Ten-czysty, niemal-idealny materiał krystaliczny zawsze odgrywał podstawową rolę wspierającą przełomową technologię. Ponieważ technologia półprzewodników wchodzi do procesu poniżej 3 nanometrów, a wydajność ogniw fotowoltaicznych przekracza teoretyczną granicę, wymagania rynku dotyczące dokładności przetwarzania monokrystalicznego krzemu wzrosły z poziomu mikronów do poziomu nanometrów. Zwłaszcza w przetwarzaniu złożonych struktur, takich jak wiercenie za pomocą zakrzywionej elektrody, sprzeczność między dużą kruchością materiału, charakterystyką kierunkowego rozszczepiania kryształów i tolerancją apertury na poziomie nanometrów- staje się kluczowym wąskim gardłem ograniczającym rozwój-nowoczesnych gałęzi przemysłu, takich jak-produkcja wysokiej klasy chipów i-detektory cząstek o wysokiej energii.
Rekord przełomu w branży
Obróbka ultra-głębokich-mikro-otworów monokrystalicznego krzemu: od „zatkanej szyi” do „chińskiego rozwiązania”
„Tło sprawy”.

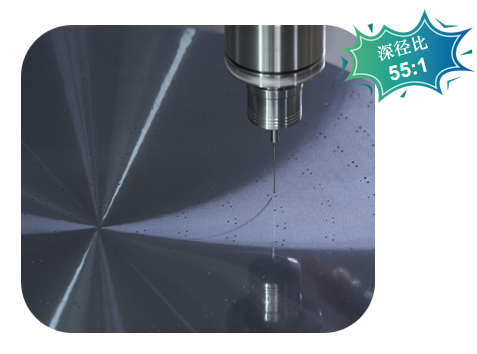

Kiedy wiodący krajowy producent sprzętu półprzewodnikowego opracowywał podstawowe komponenty chipów pamięci 3D NAND, stanął przed ekstremalnym wyzwaniem, jakim było przetwarzanie ultra-głębokich-mikro-otworów monokrystalicznego krzemu: konieczne było przetwarzanie mikro-otworów o średnicy zaledwie 0,45 mm na podłożu krzemowym o grubości 24,75 mm (stosunek głębokości-do- średnicy 55:1), a wymagania dotyczące precyzji były porównywalne z „wyrzeźbieniem-kilometrowej studni we włosie”. Wcześniej tego typu proces był od dawna zmonopolizowany przez firmy japońskie i niemieckie. Krajowi producenci nie tylko musieli ponieść koszty importu w wysokości ponad 10 000 juanów za sztukę, ale także stanęli w obliczu ryzyka w łańcuchu dostaw spowodowanego blokadami technologicznymi.
Bezpośredni atak na punkt bólowy
„Precyzja wymknęła się spod kontroli”.: Po obróbce tradycyjnymi wiertłami węglikowymi chropowatość ścianek otworu Sa jest większa lub równa 6,54 μm (3 razy większa od normy branżowej), a odchylenie okrągłości > 0,025 mm, co bezpośrednio prowadzi do wzrostu współczynnika utraty transmisji sygnału chipowego;
„Klątwa ustępstw”.: Koszt surowców z krzemu monokrystalicznego stanowi ponad 60%, ale wady, takie jak załamanie krawędzi i mikropęknięcia, powodują, że wskaźnik złomu przedmiotu obrabianego sięga aż 35%, a roczna strata firmy przekracza 20 milionów juanów;
„Luka technologiczna”.: Sprzęt zagraniczny zabrania chińskim producentom stosowania modułów algorytmów podstawowych, takich jak „dynamiczne tłumienie drgań”, i nie istnieje żaden dojrzały proces krajowy, który mógłby je zastąpić.
Rozwiązanie MID
ŚREDNIA precyzjaobróbka skrawaniem skutecznie rozwiązała powyższe problemy za pomocą ultradźwiękowego układu pomocniczego + nanokrystalicznego wiertła PCD, osiągając cztery przełomowe przełomy:
Mit dotyczący trwałości narzędzia:Pojedyncze wiertło PCD może w sposób ciągły obrabiać 2000 otworów, czyli 20 razy dłużej niż trwałość narzędzia importowanego, a koszt spada do mniej niż 5 juanów za otwór;

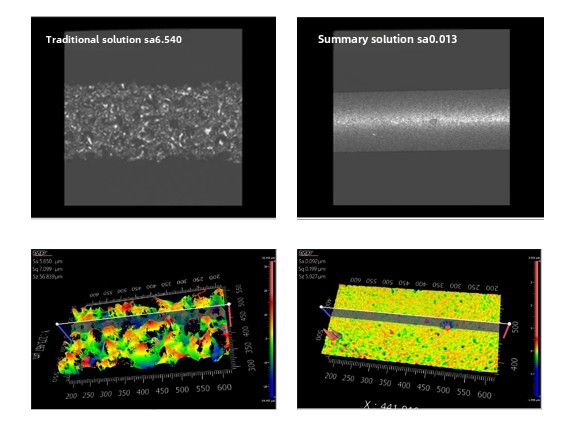

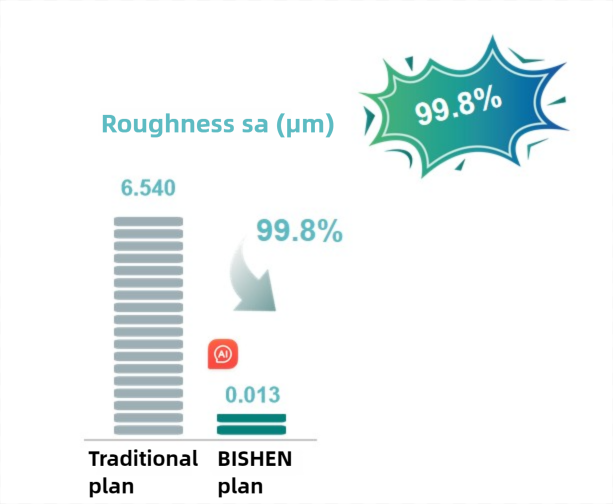

Nano-rewolucja na poziomie powierzchni:Chropowatość ścianki otworu Sa została zmniejszona z 6,54 μm do 0,013 μm (spadek o 99,8%), co jest wynikiem lepszym niż stosowana w przemyśle lotniczym norma dotycząca polerowania luster optycznych (ISO 10110-8);
„Przetwarzanie bez defektów”:Szybkość zapadania się krawędzi na wejściu wynosi zero, a błąd okrągłości zmniejsza się do 0,003 mm (co odpowiada 1/3 średnicy ludzkich czerwonych krwinek);
Limit stosunku głębokości-do-średnicy:Wydajność przetwarzania 55:1 przekracza węzeł technologiczny na rok 2030 przewidziany w Międzynarodowym planie działania w dziedzinie technologii półprzewodników (ITRS) i osiąga standard 7 lat przed terminem.

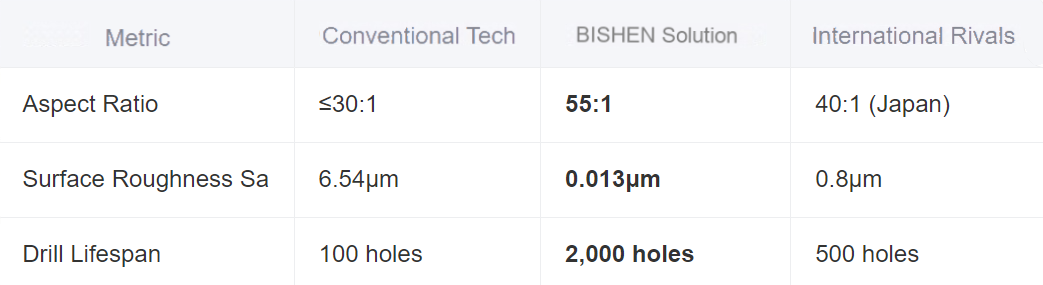

Benchmarking technologiczny (w porównaniu z globalnymi konkurentami)
Porównanie przetwarzania
Wpływ przemysłowy

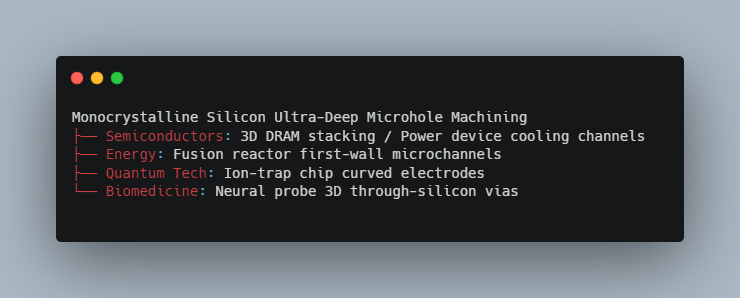

Od pojedynczego przypadku do transformacji ekosystemu
Ten przełom stał się katalizatorem innowacji-w różnych branżach:
Lokalizacja półprzewodników:Wydajność przetwarzania 3D NAND-przez otwór wzrosła o 300%, zmniejszając koszty produkcji Yangtze Memory o 18%.
Rewolucja w kosztach fotowoltaiki:Wydajność mikrootworów w heterozłączowych ogniwach słonecznych-z tyłu elektrody wzrosła z 72% do 98%, obniżając koszty o 0,4 jena/W na panel.
Postęp optyki kosmicznej: Włączono krzemowe układy mikrootworów podpowierzchniowych o średnicy poniżej 10 nm dla chińskiego teleskopu kosmicznego „Xuntian”, zwiększając rozdzielczość obrazowania o dwa rzędy wielkości.
Mapa dyfuzji technologii
Profil średni:
